TeKton3D – Diseño y Cálculo Integral de Instalaciones

  • Aplicación modular 3D para el diseño y cálculo de instalaciones de edificios: agua potable y desagüe, climatización (HVAC), electricidad, iluminación, sistemas contra incendios, energía solar térmica y fotovoltaica, gas natural/GLP y aire comprimido.
  • Cumplimiento normativo garantizado: justificación automática según el Reglamento Nacional de Edificaciones (RNE), incluyendo eficiencia energética, protección acústica y seguridad.
  • Entorno único y colaborativo: diseña todas las instalaciones en un mismo modelo, detecta interferencias y asegura la integración entre disciplinas.
  • BIM + OpenBIM: compatibilidad con formatos IFC y BCF, integrándose en flujos de trabajo colaborativos.
  • Definición geométrica única: el levantamiento del edificio se realiza una sola vez (IFC, DXF/DWG/PDF) y sirve como base para todas las instalaciones.
  • Optimiza tu productividad: reduce tiempos, centraliza procesos y asegura proyectos más eficientes y normativamente correctos.

TK-BT. Electricidad Baja Tensión

  • Aplicación modular 3D para el diseño y cálculo de instalaciones de edificios: agua potable y desagüe, climatización (HVAC), electricidad, iluminación, sistemas contra incendios, energía solar térmica y fotovoltaica, gas natural/GLP y aire comprimido.
  • Cumplimiento normativo garantizado: justificación automática según el Reglamento Nacional de Edificaciones (RNE), incluyendo eficiencia energética, protección acústica y seguridad.
  • Entorno único y colaborativo: diseña todas las instalaciones en un mismo modelo, detecta interferencias y asegura la integración entre disciplinas.
  • BIM + OpenBIM: compatibilidad con formatos IFC y BCF, integrándose en flujos de trabajo colaborativos.
  • Definición geométrica única: el levantamiento del edificio se realiza una sola vez (Allplan, IFC, DXF/DWG/PDF) y sirve como base para todas las instalaciones.
  • Optimiza tu productividad: reduce tiempos, centraliza procesos y asegura proyectos más eficientes y normativamente correctos.

TK-IL – Iluminación Interior y Emergencia

  • Diseño y cálculo integrado de iluminación interior y alumbrado de emergencia conforme al RNE – EM.010 (Instalaciones Eléctricas) y EM.050 (Protección contra Incendios).

  • Alumbrado normal: verifica iluminancia media mantenida, uniformidad, deslumbramiento (UGR) y eficiencia energética (VEEI).

  • Alumbrado de emergencia: comprueba niveles mínimos en vías de evacuación, equipos de seguridad, tableros eléctricos y sistemas contra incendios.

  • Bases de datos técnicas: actividades según UNE 12464-1 y luminarias importables en formato .ldt, con parámetros fotométricos para cálculos precisos.

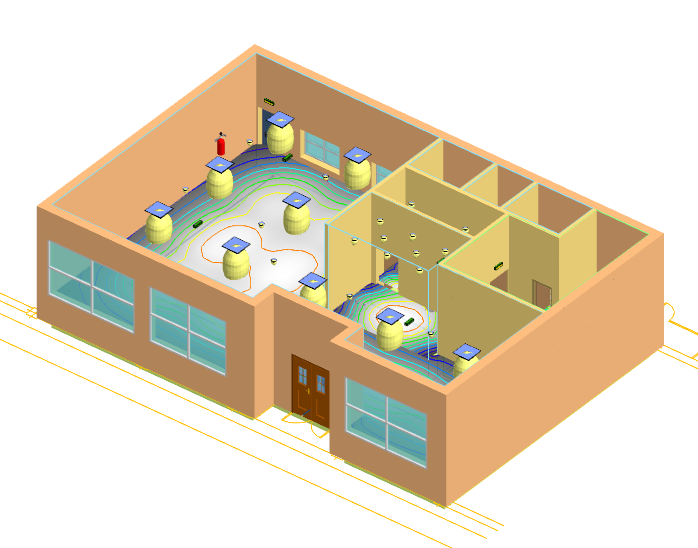

  • Automatización: asistente que distribuye luminarias, genera curvas isolux y produce memorias técnicas justificando cumplimiento normativo.

  • Integración BIM: reutiliza luminarias en el cálculo eléctrico dentro de TeKton3D, optimizando tiempo y coherencia en el proyecto.

TK‑BTEco Schneider Electric – Módulo TeKton3D TK‑BT

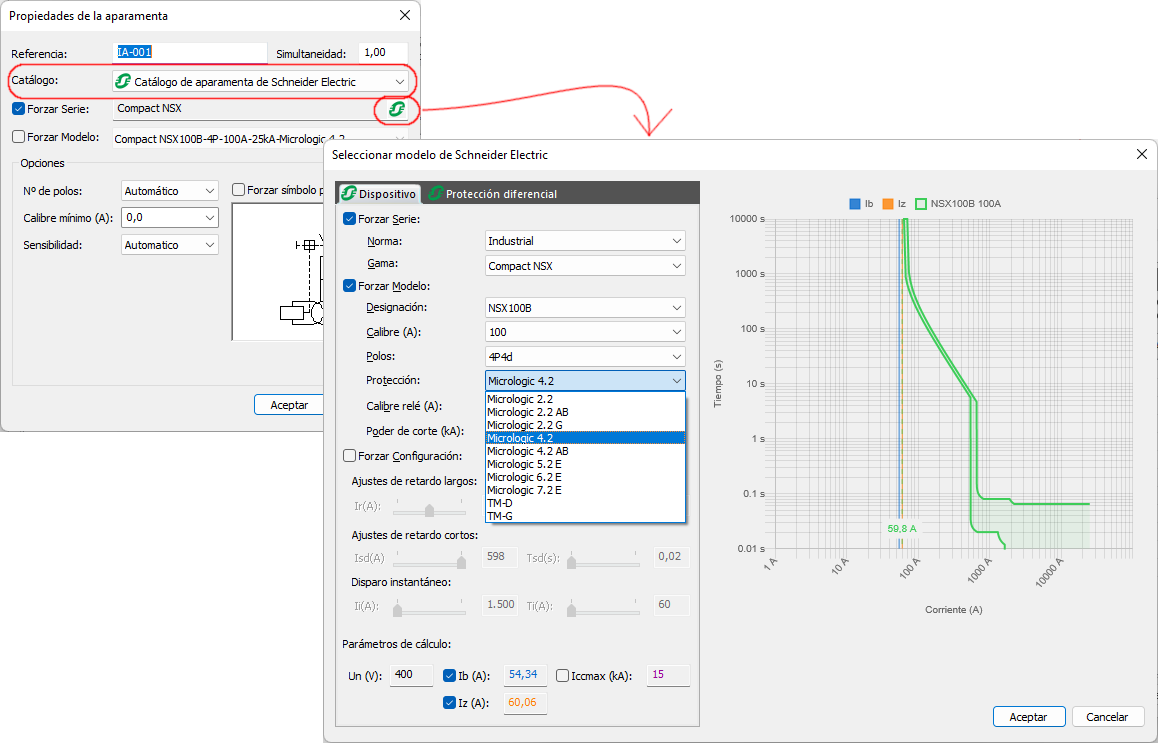

  • Integración de catálogo Schneider Electric: Interruptores termomagnéticos, cajas moldeadas, bastidor abierto, diferenciales e interruptores automáticos.
  • Compatibilidad normativa: Selección y verificación conforme al CNE Suministro y normas IEC 60947 / IEC 60898.
  • Selectividad y filiación:
    • Cálculo independiente de selectividad entre dispositivos correlativos (protección contra sobrecorrientes).
    • Verificación de filiación para garantizar coordinación entre interruptores de diferentes gamas.
  • Funcionalidad del módulo:
    • Selección de protecciones según parámetros eléctricos de la instalación.
    • Validación de compatibilidad entre interruptores diferenciales y magnetotérmicos, evitando configuraciones no permitidas.
    • Ejecución automática del análisis de selectividad al finalizar el cálculo general de la instalación, con opción de integración directa.

TK-SU8 · Cálculo de protección contra el rayo

  • Módulo Tekton3D para el diseño y verificación de sistemas de protección contra descargas atmosféricas conforme a la Norma Técnica Peruana NTP 370.411 (equivalente a IEC 62305) y al Reglamento Nacional de Edificaciones (RNE) – Sección Seguridad frente al riesgo eléctrico.

  • Evalúa la necesidad de instalación de pararrayos y determina el nivel de protección requerido según riesgo, ocupación y características constructivas.

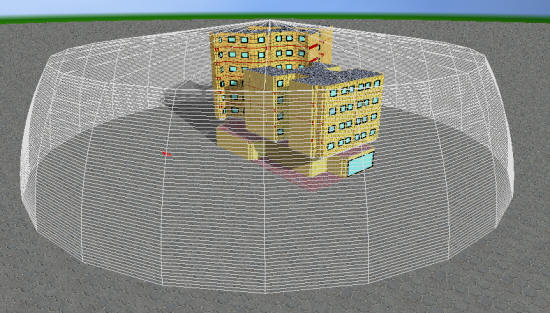

  • Permite calcular la eficacia de cada sistema captador (punta Franklin, malla conductora, dispositivos de cebado) considerando:

    • Ubicación y geometría del edificio.

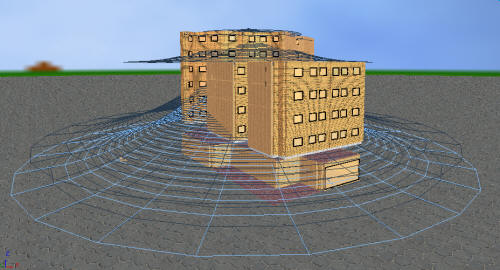

    • Altura y radio de protección (método de la esfera rodante).

    • Nivel de protección (I–IV) según IEC/NTP.

  • Genera:

    • Plano técnico con zonas protegidas y áreas de cobertura.

    • Memoria de cálculo con justificación normativa, nivel de protección y especificaciones de los pararrayos.

  • Facilita la documentación del proyecto eléctrico y la integración con capítulos independientes dentro de Tekton3D.

TK-PAT · Puesta a tierra

  • Módulo Tekton3D para el diseño y cálculo de sistemas de puesta a tierra conforme al Reglamento Nacional de Edificaciones (RNE) – Norma NTP IEC 60364-5-54 y NTP 370.411 (IEC 62305).

  • Utiliza el método Wenner para determinar la resistividad del terreno y calcular la resistencia de puesta a tierra.

  • Calcula:

    • Coeficientes Kr y Kp de corrección.

    • Resistencia de tierra del sistema.

    • Dimensionamiento de conductores y electrodos (picas, mallas, anillos).

  • Genera:

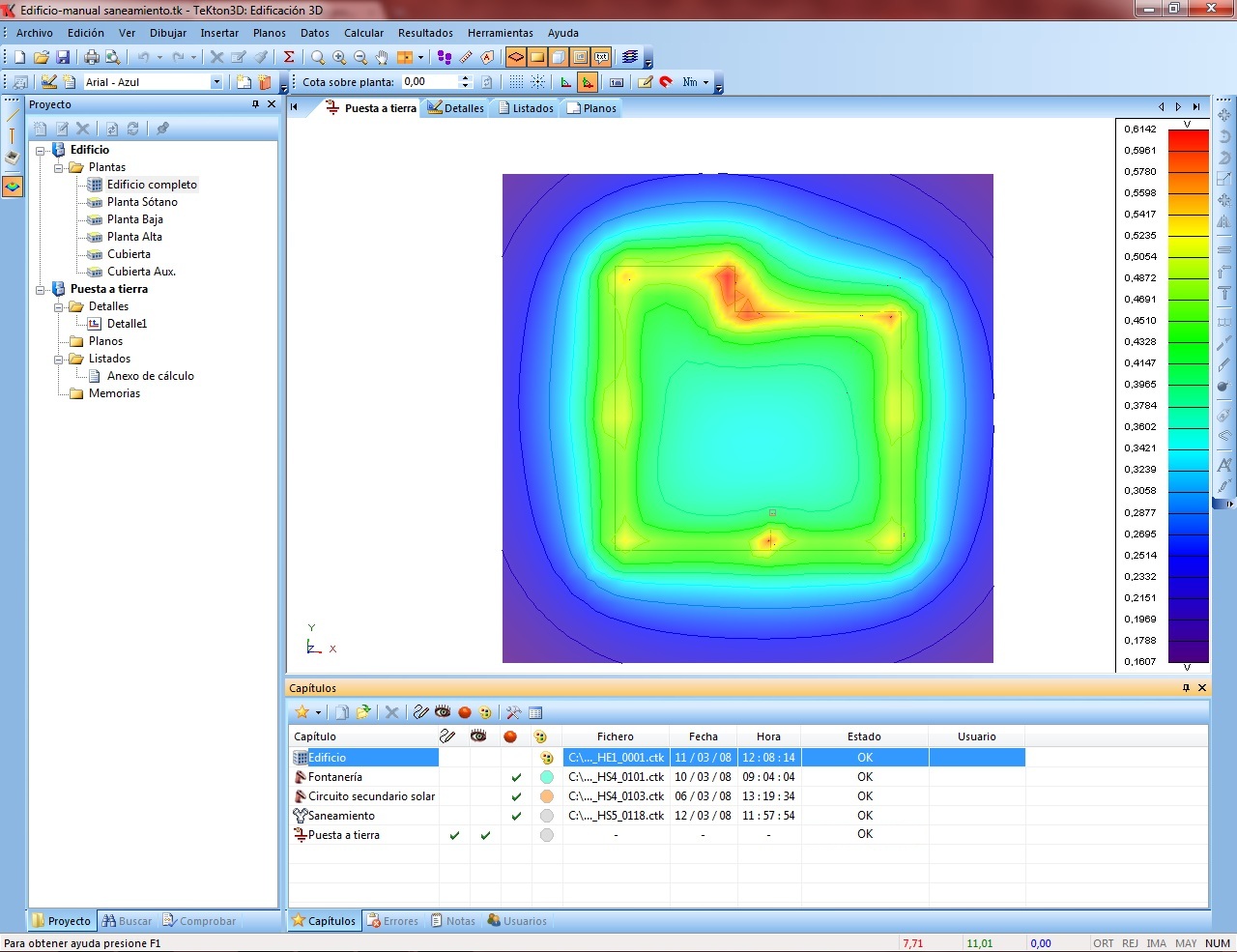

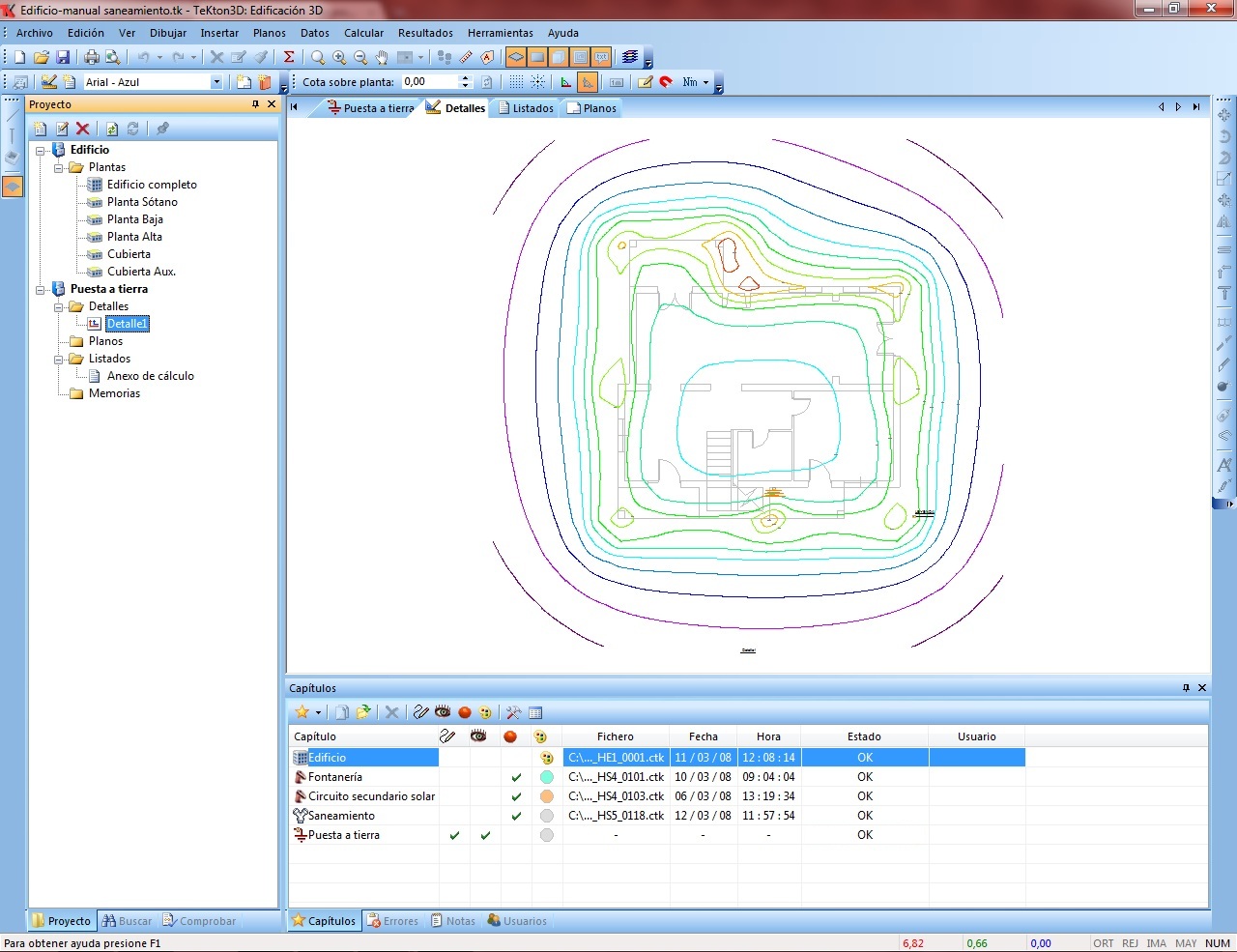

    • Gráficas de potencial y distribución de corrientes.

    • Memoria técnica con justificación normativa y resultados de cálculo.

  • Permite evaluar distintos esquemas de puesta a tierra para edificaciones, optimizando seguridad eléctrica y cumplimiento normativo.

TK-HE5 · Instalaciones solares fotovoltaicas

  • Módulo Tekton3D para el cálculo y dimensionamiento de sistemas fotovoltaicos conforme al Reglamento Nacional de Edificaciones (RNE) – Norma NTP IEC 60364-7-712 y NTP 370.411 (IEC 62305).

  • Compatible con instalaciones:

    • Conectadas a red.

    • Aisladas.

    • Autoconsumo.

  • Funcionalidades principales:

    • Simulación energética hora a hora considerando irradiancia, temperatura y datos climáticos locales (.met).

    • Estudio económico-financiero: producción anual, costos, TIR y viabilidad del proyecto.

    • Dimensionamiento automático de paneles, inversores y acumuladores según demanda y perfil de consumo.

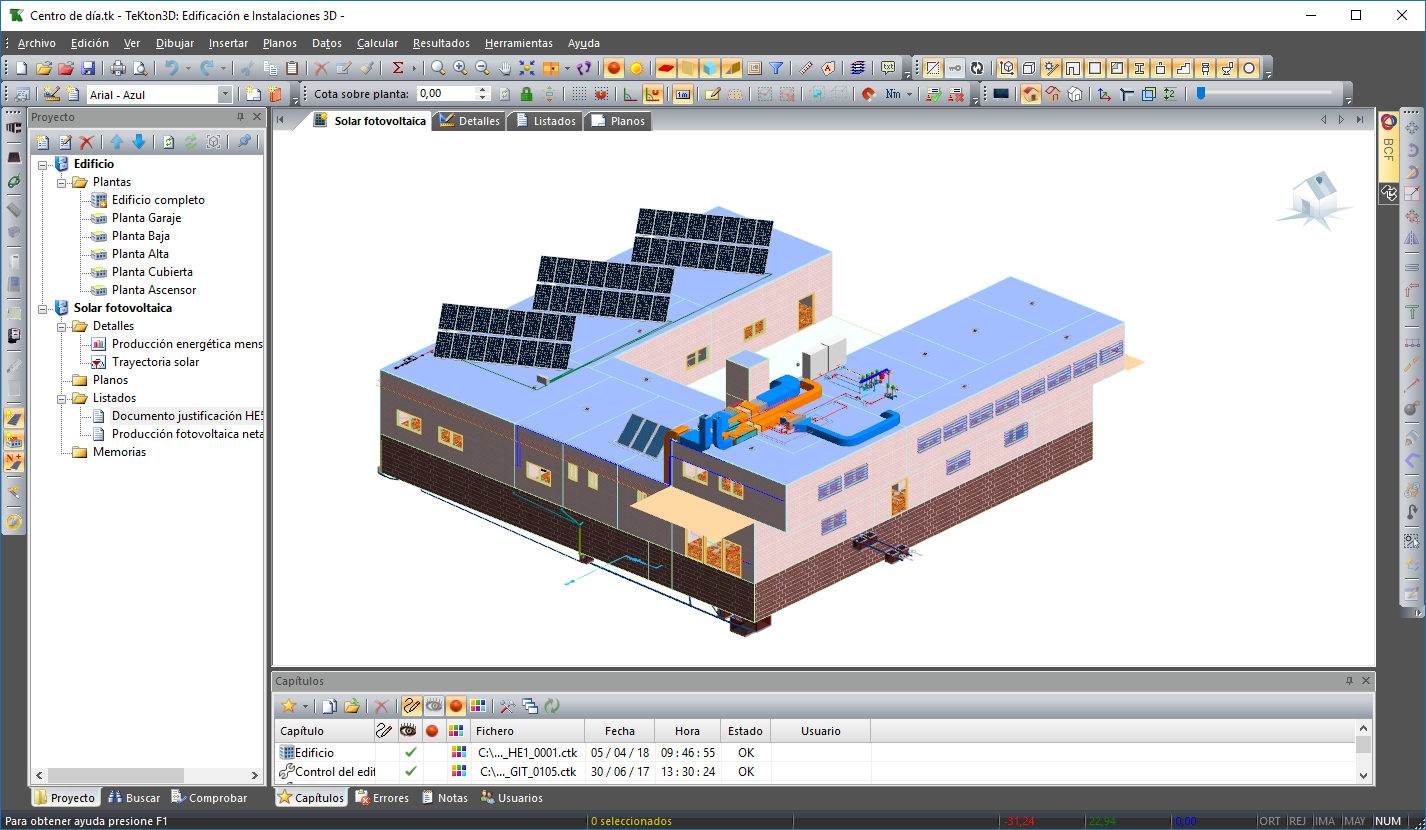

    • Cálculo de pérdidas por orientación, inclinación y análisis de sombras en entorno 3D.

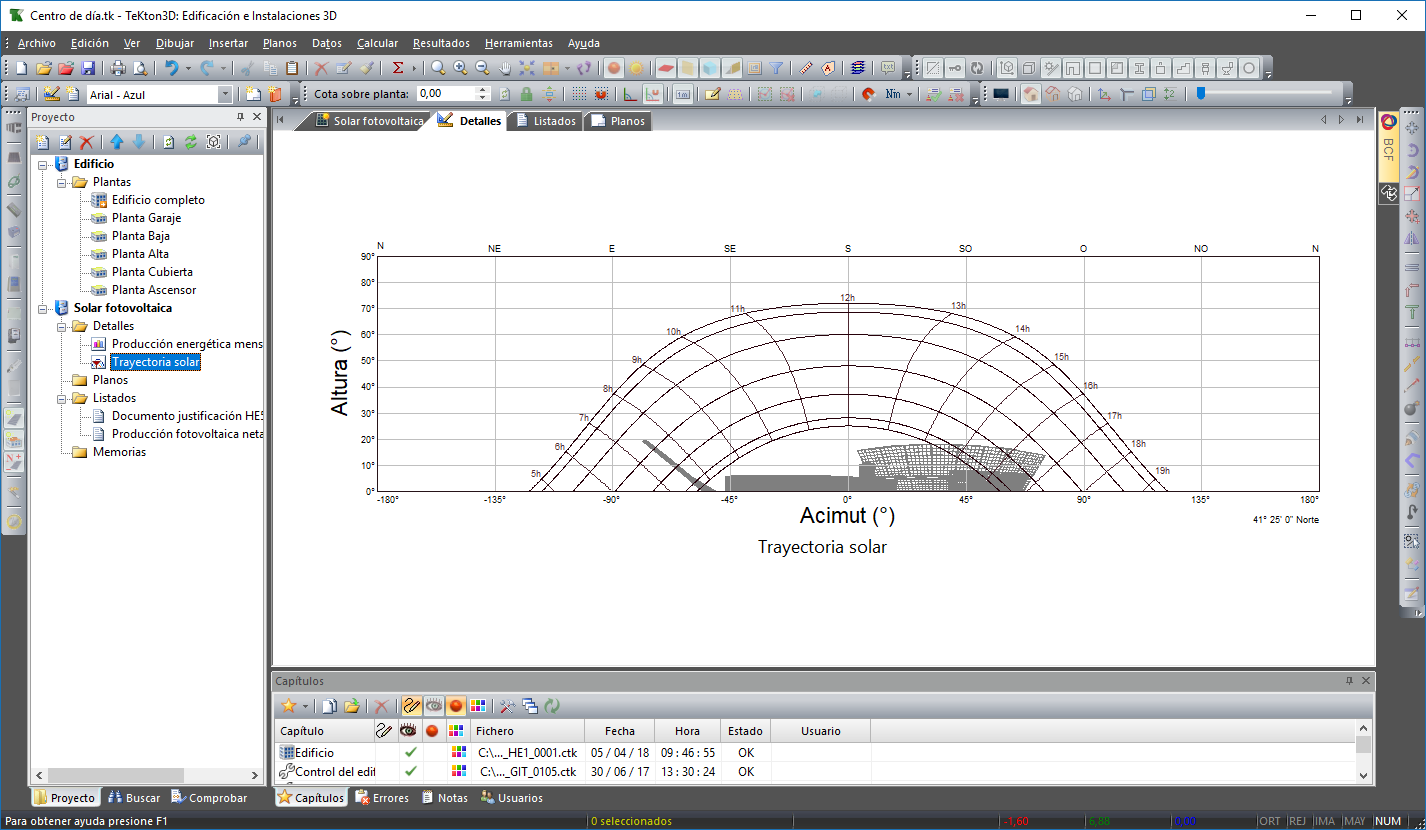

    • Trayectoria solar y curvas de comportamiento de paneles y receptores.

  • Genera documentación técnica completa:

    • Memoria de cálculo con justificación normativa.

    • Planos y fichas técnicas de paneles, inversores y acumuladores.

    • Pliego de condiciones y mediciones para integración en proyectos eléctricos.

Presentación TK-BT: Electricidad Baja Tensión.

Innovation talk Diseño y cálculo de instalaciones eléctricas en un entorno BIM
